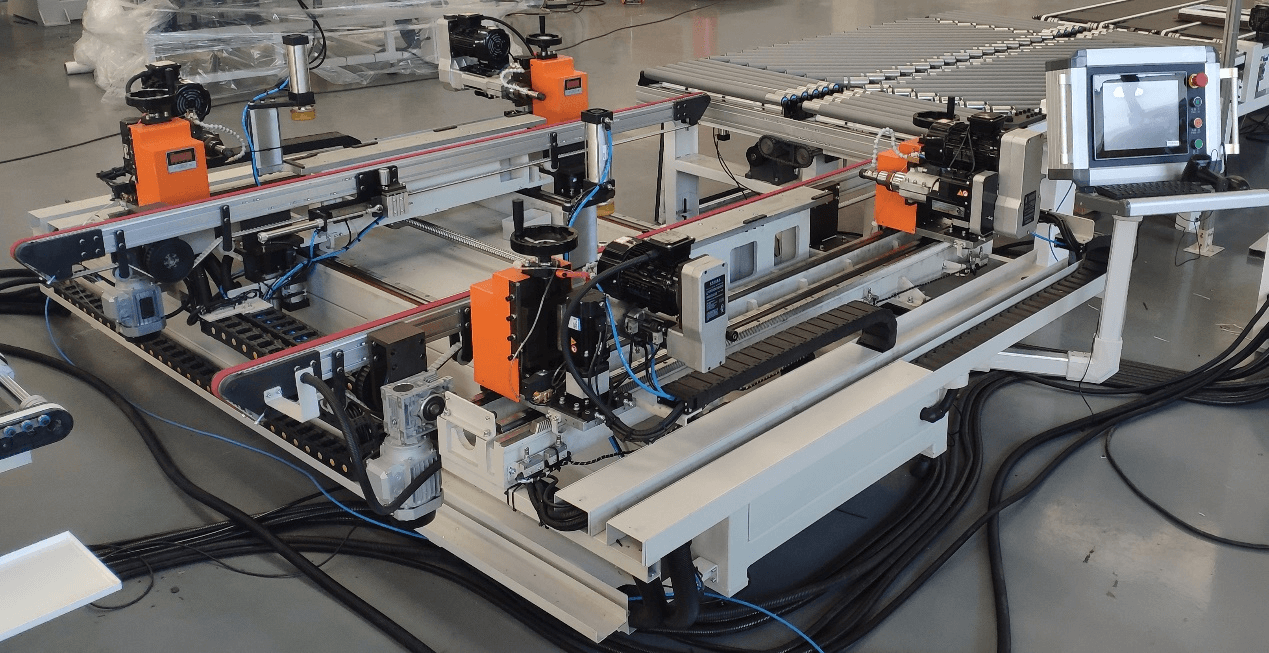

門窗數控鉸鏈孔鉆孔機
LZJ2A-CNC-2200
設備特點
☆?用于鋁門窗（外開窗、上懸窗等）的鉸鏈安裝孔、滑撐風撐孔、四連桿孔的高效鉆孔加工；
☆?該設備為數控機型，由五組伺服軸組成，可自動完成鉆孔的數控定位，操作簡便；
☆?兩個橫梁共安裝有四組鉆孔動力頭，均為數控定位驅動，自動化程度高、加工效率高；
☆?設置有自動傳輸帶裝置，可連入窗扇組裝線使用，實現窗扇的自動送入、自動定位、自動鉆孔；
☆?使用四只高精度鉆孔動力頭，其中兩只為伺服進給形式，滿足角碼位置鉆孔時的柔性進給。
技術參數
☆?工作電壓：380V ?50HZ? ? ? ? ? ? ? ? ? ? ??☆?工作氣壓：0.6～0.8MPa
☆?適用最小窗扇尺寸：600×350mm ?????????????☆?適用最大窗扇尺寸：2200×1000mm
☆?鉆孔直徑：Ф3～Ф5 ??????????????????☆?鉆孔動力頭數量：4只
☆?動力頭鉆孔功率：1.1KW? ? ? ? ? ? ? ? ? ? ??☆?動力頭伺服進給功率：0.75KW
☆?動力頭進給行程：80mm ?????????????????☆ 動力頭彈簧夾頭規格：ER20-4
☆?鉆孔電機轉速：1400rpm
☆?外形尺寸：3500×3000×1200
☆?重量：2200Kg
